封闭母线槽电力发展情况及壳体材质

浏览:111 时间:2019-09-18

随着电力行业的发展,人们很早就开始使用封闭母线槽了,在电力传输中发挥着重要作用。一般壳体采用铝合金或钢壳,外壳的主要作用是保护外壳内部的母线。外壳经过酸洗、磷化、干燥、除尘、固化等多种工艺处理。外壳上喷有聚酯环氧粉末。

随着电力行业的发展,人们很早就开始使用封闭母线槽了,在电力传输中发挥着重要作用。一般壳体采用铝合金或钢壳,外壳的主要作用是保护外壳内部的母线。外壳经过酸洗、磷化、干燥、除尘、固化等多种工艺处理。外壳上喷有聚酯环氧粉末。表面粘着能长期保持,起到绝缘作用。封闭母线槽是一种由金属板或钢板和铝板组成的汇流排系统,以保护外壳和相关配件的导电绝缘。
母线的外壳是由厚度不少于4毫米的铝合金板材制成,而外壳须有足够的强度,不会因安装误差所引致的应力而引起变化。外壳的顶部不应是无水的,外壳的金属部分及其支撑结构必须可靠接地。封闭母线的每一段的外壳至少应设置可靠的接地点,母线段之间的外壳应用线应连接。外壳的接地端子应有便于连接的接地端子,封闭母线的接地线和接地端子应有足够的截面,具有通过短路电流的能力。当母线通过短路电流时,壳体感应电压不应大于24V。

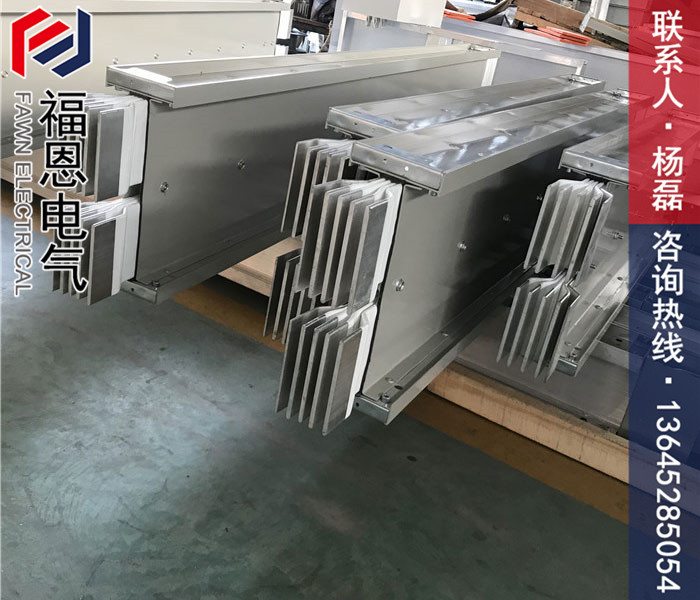

封闭母线槽

导体与外壳的焊接应采用惰性气体保护电弧氩弧焊,焊缝截面应不小于焊接截面的1.25倍。焊缝的宽度更好比沟槽宽度大2毫米,深度不大于待焊金属厚度的5%,不完全穿透的长度不得超过长度的10%。焊缝。焊缝不得破裂,烧毁,焊接,焊接。肿瘤等焊缝应通过X射线或超声波探伤检查。导体和伸缩节的长度不得小于焊缝长度的25%,外壳应不小于焊缝长度的10%。连接到母线导体的紧固件由非磁性材料制成,所有柔性连接的载流量不应小于连接母线的载流量。
母线与设备柜的连接端应采用密封绝缘套管或盆式绝缘子,防止柜内故障蔓延至母线绝缘子。在水平和垂直弯曲段,应根据电动势调整绝缘子之间的距离。应采取有效措施保证水平和垂直弯曲段绝缘子之间的距离。相对而言,普通箱型母线导体与外壳之间的误差不应超过2毫米。封闭母线槽作为一种新型配电电缆,插入式母线槽已成为一种新型电缆,与传统电缆相比,它具有大电流传输的优点。
