密集型母线槽搭接孔固定间距

浏览:1212 时间:2021-10-15

密集型母线槽的每个单元都需要一个接地端子,接地端子通常由铜制成,并具有牢固的接地标记。密集型母线槽检查插入式盒的接地安装,插入盒中须有一个特殊的接地螺栓。当输出电路的额定电流小于630A时,接地螺栓为M8,应将M8铜螺母焊接在其上,在配电箱的外壳上。

密集型母线槽的每个单元都需要一个接地端子,接地端子通常由铜制成,并具有牢固的接地标记。密集型母线槽检查插入式盒的接地安装,插入盒中须有一个特殊的接地螺栓。当输出电路的额定电流小于630A时,接地螺栓为M8,应将M8铜螺母焊接在其上,在配电箱的外壳上。接地端子上应有接地标记,且箱体外壳上应有接地线引出孔,将低压断路器的设备底板的固定螺钉用作接地螺钉是不可靠的。

对接螺栓在插接盒中钻孔是不可靠的,配电箱中应有一个PE接线端子。绝缘要求每个单元母线通道的相线,壳体和中性线之间的绝缘电阻须大于20MΩ,设备母线槽上两个未上漆点之间的电阻不超过0.1Ω。切割表面应平坦且无毛刺,孔与母线边缘之间的距离应不同,锡衬应平整,搭接表面应平整,绝缘包装纸不得进入母线的搭接表面,母线搭接孔须同心且易于固定,损坏的母线绝缘板应予以更换,并且不得损坏或散落。

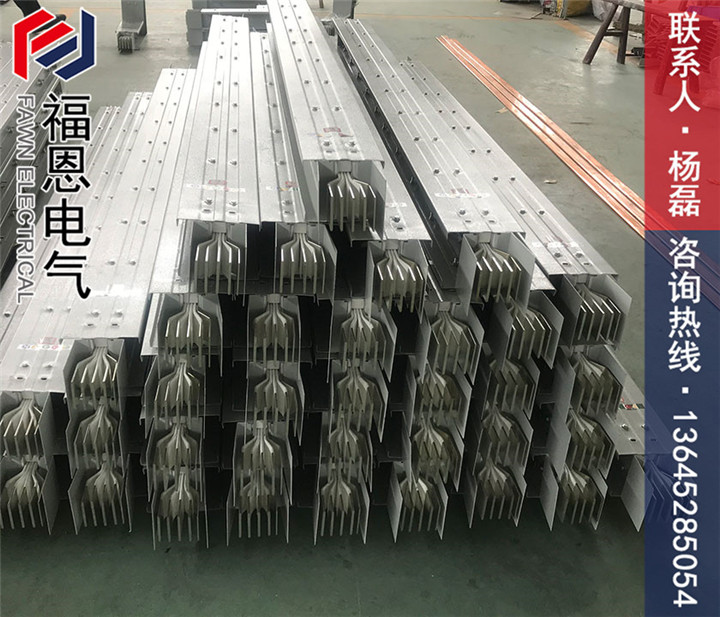

密集型母线槽

密集型母线槽间距不同,底部无毛刺,接触面平坦,将插件箱插入母线槽后,密集母线槽的插针不得裸露。插接箱和母线槽应安装防反插接插件,以防止电源短路,其固定由机械结构完成,并且不会影响电气性能,插入盒中断路器的输入线端子之间应采用软连接。在没有阳光直射的情况下,在1m的距离上看不到任何疤痕,允许发黑处理的垫片外,其他紧固件也须镀锌,螺丝应拧紧而不会滑动。

密集型母线槽内部温升高,电压降加大,温升高使母线槽的机械强度也有所下降。金属导体受热后应力开始松弛从而降低了机械强度;降低了安全系数,外壳高温轻易烫伤人,温升高使得附近的环境温度受到影响。密集型母线槽运行中,应不中断查看整条系统的周围是否存在渗漏、喷水、潜伏的潮气源,是否存在对系统构成威胁的生物,检查设备及附件,分段标志应清楚齐全、外观无损伤变形,母线绝缘电阻大于20MΩ。
