母线槽质量检验方法

浏览:1773 时间:2021-04-07

母线槽质量检验可通过母线槽的外观进行,查看表面喷涂涂层的颜色、无皱纹、无流痕、无起泡、无渗透、无疤痕。母线槽在没有阳光直射的情况下,一米的距离上看不到任何疤痕。在一米二内表面积中允许3个缺陷,用于拧紧外壳的螺钉应具有防松措施,除了允许发黑处理的垫片外,其他紧固件也必须镀锌。

母线槽质量检验可通过母线槽的外观进行,查看表面喷涂涂层的颜色、无皱纹、无流痕、无起泡、无渗透、无疤痕。母线槽在没有阳光直射的情况下,一米的距离上看不到任何疤痕。在一米二内表面积中允许3个缺陷,用于拧紧外壳的螺钉应具有防松措施,除了允许发黑处理的垫片外,其他紧固件也必须镀锌。螺丝应拧紧而不会滑动,拧紧后,螺钉应露出1至2个螺距。

母线槽的每个单元都需要一个接地端子,接地端子通常由铜制成,设备位于易于访问的中心,并具有牢固的接地标记。母线槽切割表面应平坦且无毛刺,孔与母线边缘之间的距离应不同。锡衬应平整,搭接表面应平整,绝缘包装纸不得进入母线的搭接表面。母线搭接孔必须同心且易于固定,损坏的母线绝缘板应予以更换,并且不得损坏或散落。

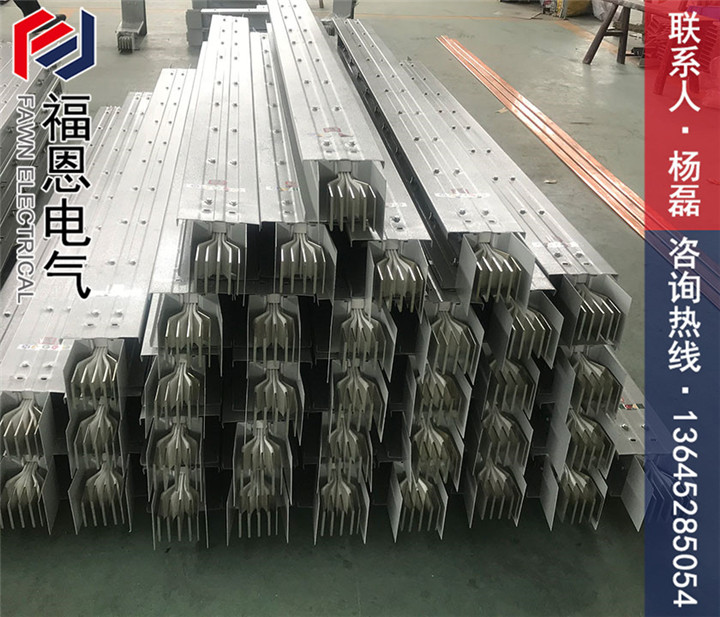

母线槽

绝缘要求每个单元母线通道的相线,壳体和中性线之间的绝缘电阻必须大于20MΩ,设备母线槽上两个未上漆点之间的电阻不超过0.1Ω,不同极性的裸露导体之间的爬电间隔应不小于表格规定。我们检查插入式盒的接地安装,插入盒中必须有一个特殊的接地螺栓。当输出电路的额定电流小于630A时,接地螺栓为M8,应将M8铜螺母焊接在配电箱的外壳上。

接地端子上应有接地标记,且箱体外壳上应有接地线引出孔,将低压断路器的设备底板的固定螺钉用作接地螺钉是不可靠的,使用对接螺栓在插接盒中钻孔是不可靠的,配电箱中应有一个PE接线端子。插接盒的接线端子必须与外壳绝缘,并且连接端子不得裸露。我们将插件箱插入母线槽后,母线槽的插针不得裸露。插接箱和母线槽应安装防反插接插件,以防止电源短路,其固定由机械结构完成,并且不会影响电气性能。
