封闭式母线槽连接性能及结构形式

浏览:1544 时间:2021-09-13

封闭式母线槽有可靠、完整的系统,分为母线槽本体、电缆进线节、分线箱、各类接头、变容节、膨胀节、软性节、端封、固定座、支架及各种安装附件等。封闭式母线槽可根据不同开关,设置相应的箱体尺寸。

封闭式母线槽有可靠、完整的系统,分为母线槽本体、电缆进线节、分线箱、各类接头、变容节、膨胀节、软性节、端封、固定座、支架及各种安装附件等。所有装置、材料和工艺须符合相应的规范,每一分支电路必能抵受380伏,三相额定短路电流及其机械应力。封闭式母线槽可根据不同开关,设置相应的箱体尺寸。带有内部连锁机构,在带电运行的情况下,箱门打开,机构会自动切断保护开关的电源。

插接箱须设计到当插进母线时,所有重量都加于母线上。母线在插接口部位的导体应直接与插接箱插接爪进行电气连接,不应通过母线导体上的附加端子进行连接。母线槽材质导体为高导电率的铜板,铜板表面要求接口镀银。绝缘材料应达到绝缘等级,能耐受130℃及以上高温,保证在高温场合的长绝缘寿命与可靠性。封闭式母线槽应有良好的防潮、防湿性及户外型,室内母线槽的防护等级为IP54,室外用母线槽防护等级为IP65。

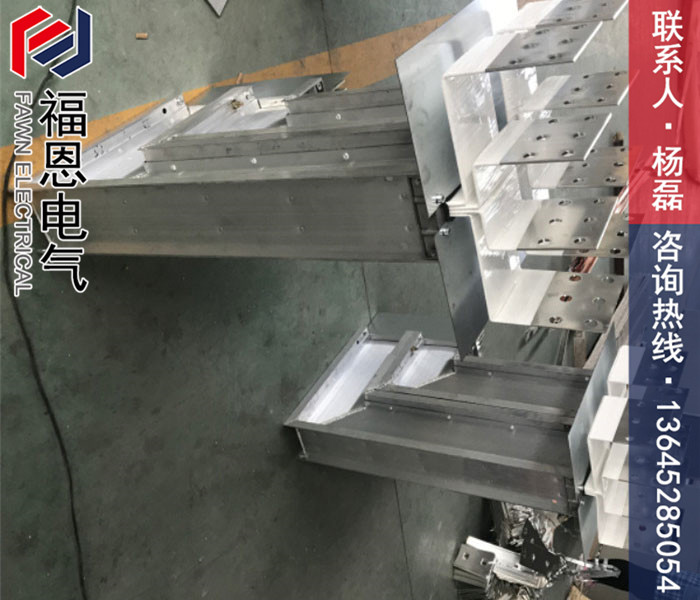

封闭式母线槽

不能使用遮雨棚等类似雨伞的附件来增加母线槽的防护等级,每两米长的母线槽至少要设有两个固定座。外壳上应有安装序号相序标记。铝镁合金或优质镀锌钢板外壳,外壳需经过良好的防腐蚀处理母线槽结构三相五线,母线槽采用密集型叠压结构。除母线的连接部位外,所有母线排之间没有缝隙。母线槽内的连续空间应采用隔板封闭,防止火灾发生时浓烟及气体通过母线槽散播。

母线槽的连接性能应可靠,保证具有尽量小的接触电阻;母线槽的连接操作应当满足快速连接的要求,应使用单螺栓进行连接,并且应有力矩控制措施。穿经楼板或墙洞的母线槽,须以穿板接头衔接。母线槽的设计和接头的安装位置应考虑到拆移任一段母线槽时,不会影响到相邻的母线槽。导体截面及耐受能力插接箱单元可配套各种型号的断路器和熔断开关,断路器开关必需有过流保护,短路及接地故障保护。
