插接式母线槽分接多路电流

浏览:1257 时间:2022-06-09

插接式母线槽安装夹具分为吊装、侧装、垂直安装、水平安装,母线槽直线段较长时,考虑长期工作出现热膨胀,在其部隔50m左右处应设置膨胀节母线槽。插接式母线槽额定电流为60A,由盒体、插接头组成,插入母线分线口引接、分支电路。

插接式母线槽安装夹具分为吊装、侧装、垂直安装、水平安装,母线槽直线段较长时,考虑长期工作出现热膨胀,在其部隔50m左右处应设置膨胀节母线槽。插接式母线槽额定电流为60A,由盒体、插接头组成,插入母线分线口引接、分支电路。分线开关合内没有三极自动空气断路器,分线合与分线开关合用于100A母线上。分线箱、分线开关箱额定电流为100A、250A、600A、800A等四种,用于250A~4000A母线上。

分线开关箱内设有三极自动空气断路器,分线开关箱的结构分为插入式分岔式两种。插入式适用于三相四线制250A、400A母线,与母线槽分线口的引接方式为插入。分岔式适用于三相四线制630A~4000A及三相五线制250A~3000A母线,由连接头及母线槽分线口的分线铜排螺装连接。进线母线槽是母线槽的电源输入端,可直接用于母线槽与变压器或低压配电屏的连接。进线盒适用于100A母线,由壳体联接器等组成。

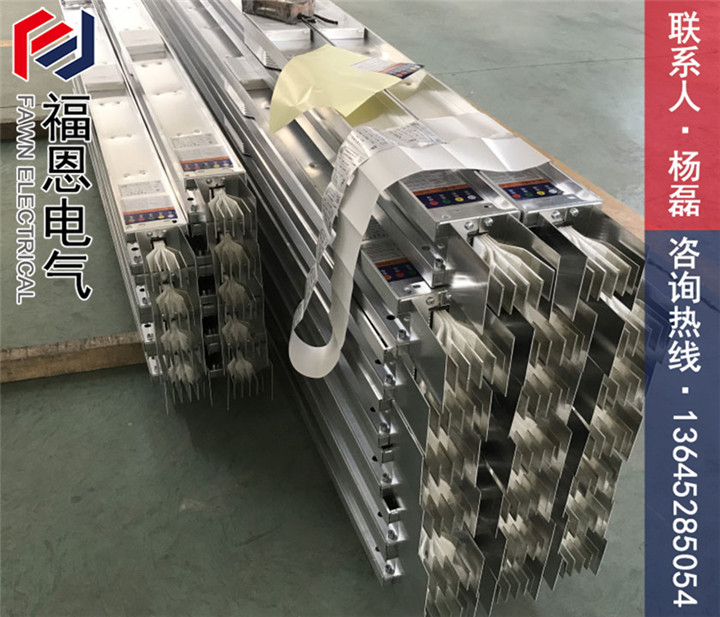

插接式母线槽

进线箱适用于250A~4000A母线,由箱壳、门盖等组成。由于母线槽的应用范围扩大,增加的负荷要求额定电流值,在容量更大时,对母线槽外壳增加了通风以得到更好冷却条件。为了安全,我们把汇流母线包上绝缘,并且使相反极性的母线能靠得近,以得到较低的电抗和电压降。为避免电缆敷设量过大,协调困难等因素,采用一种一次性的方式将直流电源由电力机房将电能输送到负载机房侧。
