密集型母线槽受外壳板材限制

浏览:1029 时间:2022-10-18

密集型母线槽就是母线柱,这个母线柱可以是铜质的,也可以是铝制的所制作而成,是一种金属的装置。密集型母线槽之间接头用铜片软接过渡,在南方天气潮湿,接头之间容易产生氧化,形成接头与母线接触不良,使触头容易发热,并且接头之间体积过大,水平母线段尺寸不一致。

密集型母线槽就是母线柱,这个母线柱可以是铜质的,也可以是铝制的所制作而成,是一种金属的装置。密集型母线槽之间接头用铜片软接过渡,在南方天气潮湿,接头之间容易产生氧化,形成接头与母线接触不良,使触头容易发热,并且接头之间体积过大,水平母线段尺寸不一致。在防潮方面,母线在施工时,容易受潮及渗水,造成相间绝缘电阻下降。母线的散热主要靠外壳,由于线与线之间紧凑排列安装。

热能散发缓慢,形成母线槽温升偏高。密集型母线槽受外壳板材限制,生产不大于3米的水平段。由于母线相间气隙小,母线通过大电流时,产生强大的电动力,使磁振荡频率形成叠加状态,造成过大的噪声。由于线间有一定的空隙,使导线的温升下降,这样就提高了过载能力,并减少了磁振荡噪声,产生的杂散电流及感抗要比密集型母线槽大得多,因此在同规格比较时,它的导电排截面须比密集型母线槽大。

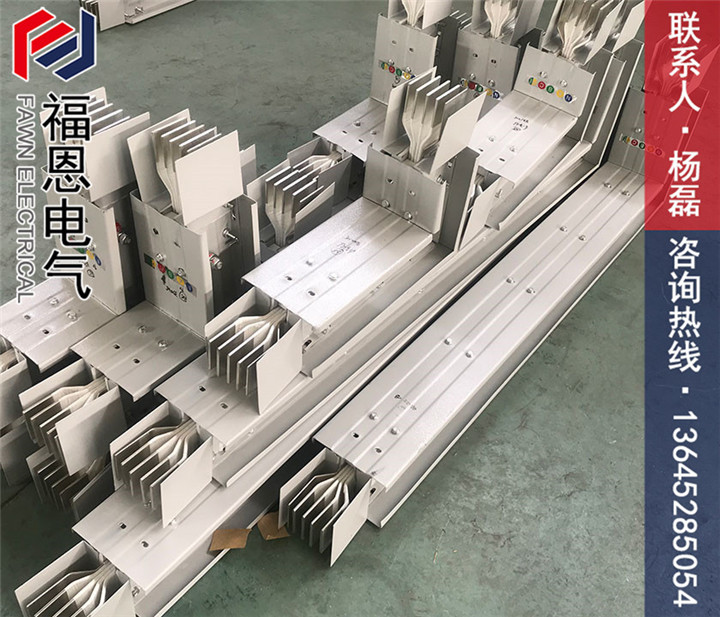

密集型母线槽

由于外壳做成瓦沟形式,坑沟位置有意将母线分隔固定,母线之间有18mm的间距,线间通风良好,使母线槽的防潮和散热功能有明显的提高,比较适应南方气候;密集型母线槽的固定方式由金属外壳支撑,可以承受大的电动力冲击下的稳定性。由于机械应力大,可以采用宽厚比大的母线。电流密度增加,密集型母线槽的母接头和插座结构复杂,制造难度增加,生产工艺成本高,发热量小、散热量大。

密集型母线槽采用大宽厚比的母线,母线本身的散热面增大,通过绝缘材料直接传递到外壳,采用强对流散热方式,散热条件变得好。因此载流量大大增加,可用于大电流母线。密集型母线槽中使用的大宽厚比铜,由于母线槽母线感抗小、电压损耗小,适用于大电流、长距离线路,可以提高线路末端的电压等级。
