插接式母线槽联接附件用螺栓紧固

浏览:1321 时间:2021-10-22

插接式母线槽的馈电口就是用来插接插接箱使用的,插接箱可以输出电流60A-630A,插接箱在插接的过程中,先插入的是pe端,拔出正好相反。插接式母线槽内有断路器、熔断器、刀熔开关等三种保护措施,另外为了避免插入母线的时候错相,插接箱都带有定位设计,可以避免错相。

插接式母线槽的馈电口就是用来插接插接箱使用的,插接箱可以输出电流60A-630A,插接箱在插接的过程中,先插入的是pe端,拔出正好相反,这样设计的好处是始终保持接地,插接箱可以带电插拔。插接箱内的电子元件由用户选择不同品牌产品规格。插接式母线槽内有断路器、熔断器、刀熔开关等三种保护措施,另外为了避免插入母线的时候错相,插接箱都带有定位设计,可以避免错相。

插接式母线槽适用于一般直径较大电缆的敷设,适合于高、低压动力电缆的敷设。母排的联接,用其有高绝缘、耐电弧、阻燃的高强度绝缘板做联接附件,用带有绝缘套管的螺栓紧固。为满足母线的搭接面积,螺栓孔与螺栓之问缝隙较小,由于母线槽螺栓增加了绝缘套管,使缝隙狭窄。因此两段母线槽主母排联接时,两段母线轴线要严峻保持在一条中心线上,并使两段母线槽的母排及绝缘板的螺栓孔完全对齐。

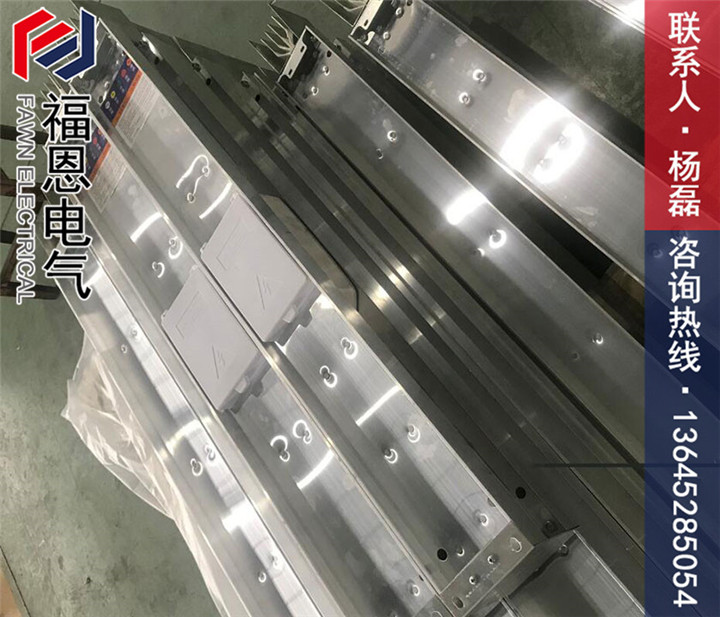

插接式母线槽

在穿上螺栓上紧时,每个螺栓要依次用力均匀,此目的是为避免螺栓上的绝缘套管在设备过程中避免遭到剪切力的作用而导致危害。插接式母线槽所选用的绝缘材料都能承受温升试验温度的长期耐热能力,并有较好绝缘能力、机械强度和防老化能力。母线槽外壳采用的是成型机辊压成型,体积小外观精美,具备足够的载荷能力,能够起到支撑和保护,避免机械受损;

外壳能IP40C以上防护等级,通过母线槽的外壳本身良好的接地连续性;外壳材料一般彩用钢板制成,防腐处理有喷漆、喷塑、电镀、热浸锌等方法;对于4000A以上母线槽,因外壳涡流发热原因,采用铝板或不锈钢板制成;当用户有防腐等特殊要求时,4000A以下的母线槽,也是可以用铝板或者不锈钢板等防腐材料制成。载流部件采用铜、铝或其合金材料,母排的所有接点和连接处均镀锡。
