插接式母线槽通过插接箱接入分支电流

浏览:220 时间:2022-04-07

母线在制作前需先放在一块平直的厚钢板上,将母线矫正平直,切断的母线将断面用砂纸打平;插接式母线槽的搭接尺寸依据定,用钻头打眼制作;母线加工完毕后刷相色漆,但有些个别情况就不能刷相色漆。

母线在制作前需先放在一块平直的厚钢板上,将母线矫正平直,切断的母线将断面用砂纸打平;插接式母线槽的搭接尺寸依据定,用钻头打眼制作;母线加工完毕后刷相色漆,但有些个别情况就不能刷相色漆,插接式母线槽的螺栓连接及支持连接处、母线与电器的连接处以及距所有连接处10mm以内的地方;母线接头处,需要用砂纸打磨平,去掉氧化层,搪锡后涂上电力复合脂,并保护好等待安装。

插接式母线槽在供电过程中,有供电设备需要电源的位置,可以留着插接口,通过插入插接箱,就可以把电源从插接箱内引出到用电设备端;普通电缆的绝缘层和外皮会燃烧,阻燃电缆在火焰下也会燃烧,在火焰离开后才不燃烧,耐火电缆不会燃烧。母线槽外壳是钢制的不会燃烧,即使铜排的绝缘材料发生燃烧,火苗也不会窜到母线槽外面。电力电缆在桥架内敷设时,允许敷设2层,其原因是考虑散热。

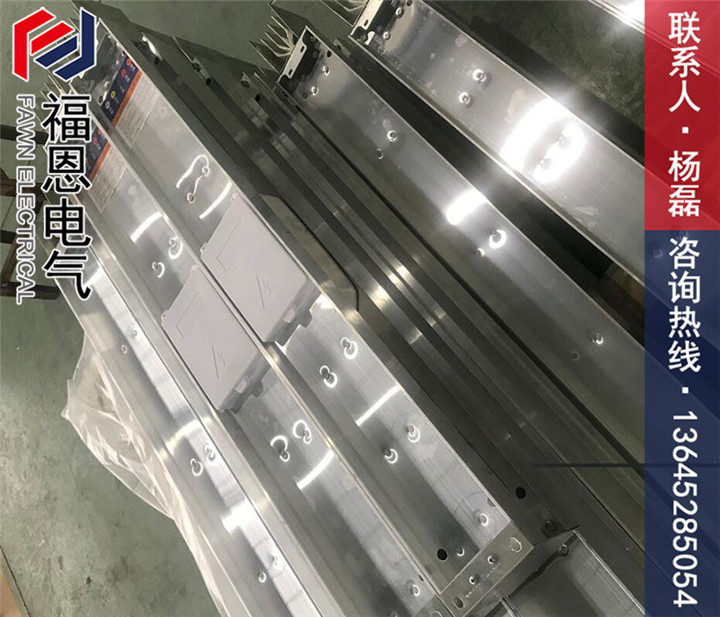

插接式母线槽

进线母线槽是母线槽的电源输入端,可直接用于母线槽与变压器或低压配电屏的连接。进线合与进线箱适用于100A母线,由壳体联接器等组成。进线箱适用于250A~4000A母线,由箱壳、门盖等组成。曲线母线槽适用于100A母线槽的有L型垂直弯头与T型垂直接头,适用于250A~4000A母线槽的有L型水平接头、L型垂直弯头、T型垂直弯头、Z型水平弯头、Z型垂直接头。膨胀节母线槽母线槽直线段较长时,考虑长期工作出现热膨胀,隔50m左右处应设置膨胀节母线槽。

插接式母线槽额定工作电流250~5000A的供电配线系统,承担配电任务,用于低压配电屏与大、中型负载的连接,作为大电流的输电,用于电力变压器与低压配电屏以及重型负载的连接。插接式母线槽适合大跨距安装,安装很方便,机构安全可靠、布线灵活、呼唤性强。任何一个楼面需要切断电源,母线槽须断电,在空载的情况下,取下母线槽的插接箱即可,切断预制分支电缆的分支电源,带电的情况下操作很危险。
