插接式母线槽用绝缘板做连接件

浏览:1617 时间:2022-09-07

阻燃的高强度绝缘板做连接附件,用带有绝缘套管的螺栓紧固。插接式母线槽螺栓孔与螺栓之间缝隙较小,由于插接式母线槽螺栓增加了绝缘套管,使缝隙狭窄。因此两段母线槽主母排连接时,两段母线轴线要保持在一条中心线上,并使两段母线槽的母排及绝缘板的螺栓孔完全对齐。

阻燃的高强度绝缘板做连接附件,用带有绝缘套管的螺栓紧固。插接式母线槽螺栓孔与螺栓之间缝隙较小,由于插接式母线槽螺栓增加了绝缘套管,使缝隙狭窄。因此两段母线槽主母排连接时,两段母线轴线要保持在一条中心线上,并使两段母线槽的母排及绝缘板的螺栓孔完全对齐,穿上螺栓上紧时,每个螺栓要依次用力均匀。为防止螺栓上的绝缘套管在安装过程中,避免受到剪切力的作用而导致损伤。

接地的连接采用母线壳体能符合接地要求,当母线外壳全部采用喷涂处理时,须用导线将两段母线槽用接地螺连接。母线槽在安装之前应对其进行绝缘检杳,并进行比较检查是否安装质量问题造成母线槽绝缘降低。由于外壳做成瓦沟形式,坑沟位置有意将母线分隔固定,母线之间有18mm的间距,线间通风良好,使母线槽的防潮和散热功能有明显的提高,比较适应南方气候;由于线间有一定的空隙,使导线的温升下降,这样就提高了过载能力,并减少了磁振荡噪声。

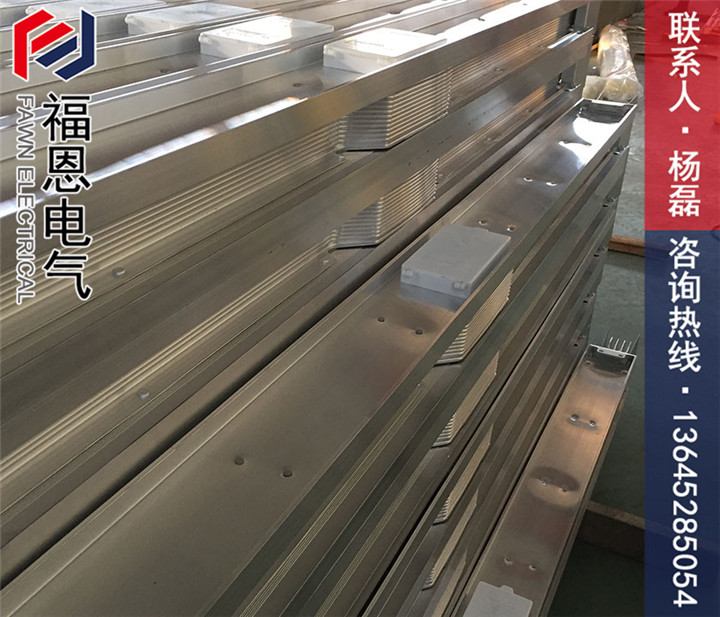

插接式母线槽

插接式母线槽产生的杂散电流及感抗要比密集型母线槽大得多,因此在同规格比较时,导电排截面须比密集型母线槽大。过载能力主要取决于它用的绝缘材料工作温度,母线槽用的绝缘材料过支采用工作温度为105摄氏度的材料,电力电缆在桥架内敷设时,允许敷设两层,其原因是考虑散热,插接式母线槽利用空气传导散热,并通过紧密接触的金属外壳,把热量散发出去,比电缆的散热效果好很多。
